注塑模具分型面的选取原则

2025-06-09

一、分型面的选取原则

A)、不影响制品外观,尤其对外观有明确要求的制品,更应该注意分型面对外观的影响;

B)、有利于保证制品的精度

C)、有利于模具的加工,特别是型胚的加工;

D)、有利于浇注系统、排气系统、冷却系统的设计;

E)、有利于制品脱模,确保在开模时使制品留于动模一侧;

F)、方便金属嵌件的安装;

二、分型面为大曲面或分型面高低距较大

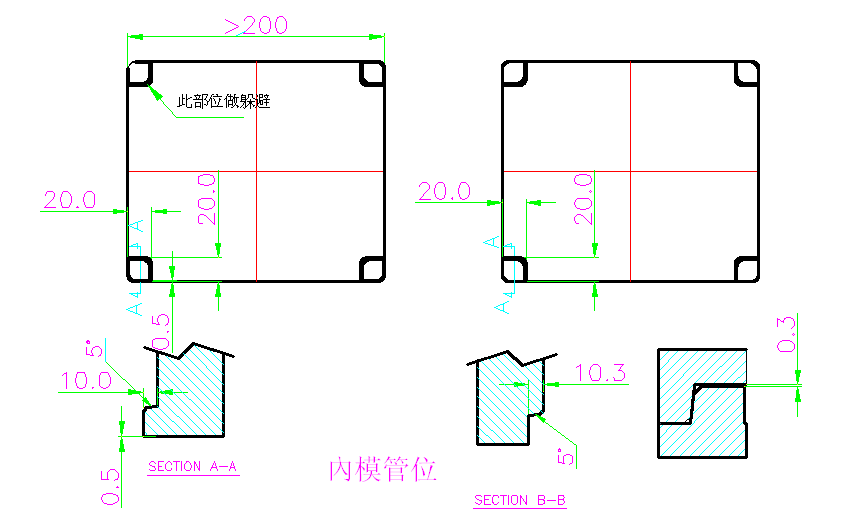

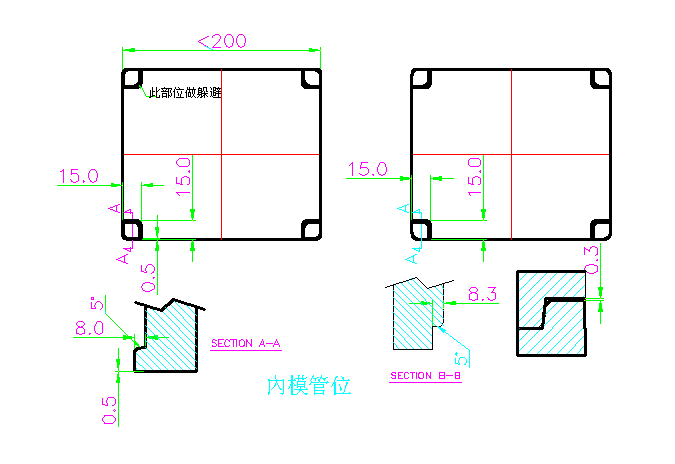

分型面为大曲面或分型面高低距较大时,可考虑上下模斜做虎口配合。虎口大小按模料而定。长和宽在200mm以下,做15mmX8mm高的虎口4个,斜度约为5。如长度和宽度超过200mm以上模料,其虎口应做20mmX10mm高或以上的虎口,数量按排位而定(可镶可原身留)。如下图。


平面模虎口配合:


三、分型面注意点

分型面注意点1

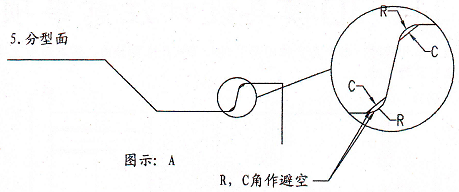

注:模肉做锁模及分型面有凸台时,应做R角与C倒角避空,方便加工与FIT模用(图示:A)


分型面注意点2


注:所有非封胶位的R位均避空。

注:当材料为NAK80时需全部做R角,不可做倒角。

分型面注意点3

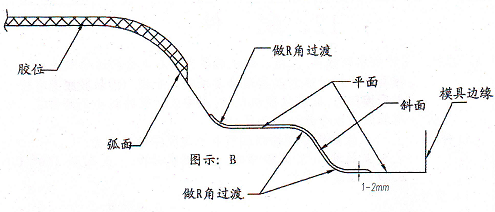

注:如果分型面有斜面或弧面与平面交接时应用R角来接顺两个面(R>=5),可方便CNC加工及模具合模研配,达到分型面外观良好.
